Cách lựa chọn thông số băng bi chuẩn kỹ thuật
Cách lựa chọn thông số băng bi chuẩn xác cho máy công nghiệp
Hệ thống băng bi thường hư hỏng sau thời gian dài sử dụng. Tuy nhiên, mã số linh kiện cũ thường bị mờ. Điều này khiến việc tìm mua thay thế trở nên khó khăn. Vì vậy, M-SEI xin chia sẻ cách lựa chọn thông số băng bi đơn giản ngay dưới đây.
Phân loại kiểu dáng con trượt
Trước tiên, bạn cần xác định kiểu dáng để đảm bảo tính tương thích:
- Dòng TRH-V: Loại con trượt vuông, phù hợp không gian hẹp.
- Dòng TRH-F: Loại con trượt có cánh, chịu tải tốt và lắp đặt chắc chắn.
Các thông số kỹ thuật cần đo thực tế
Nếu mất mã số, bạn hãy dùng thước kẹp lấy các chỉ số sau. Đây là bước then chốt trong cách lựa chọn thông số băng bi:
- Chiều cao H: Đo từ đáy ray đến đỉnh con trượt.
- Độ rộng ray W1: Giúp xác định Size (Ví dụ: W1 20mm là Size 20).
- Tâm lỗ B x J: Đảm bảo bắt vít vừa vặn vào bệ máy.
- Bước lỗ ray F: Khoảng cách giữa các tâm lỗ trên thanh ray.

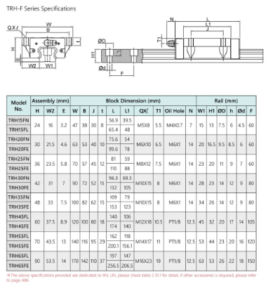

Bảng tra cứu thông số tại M-SEI
| Model | Cao H (mm) | Rộng W (mm) | Size ray W1 | Bước lỗ F |
| TRH20 | 30 | 63 | 20 | 60 |
| TRH25 | 36 | 70 | 23 | 60 |
| TRH30 | 42 | 90 | 28 | 80 |
Kinh nghiệm lựa chọn để tăng độ bền
Khi thay thế băng bi, bạn nên lưu ý các yếu tố kỹ thuật sau:
- Độ rơ (Preload): Chọn cấp độ tải phù hợp để máy vận hành êm ái, chính xác.
- Độ dài con trượt: Cân nhắc giữa bản ngắn tiêu chuẩn hoặc bản dài tùy theo tải trọng thực tế.
- Bôi trơn: Đảm bảo bơm mỡ định kỳ giúp tăng tuổi thọ thanh ray đáng kể.
Lời kết
Hiểu rõ các bước trên giúp bạn bảo trì máy hiệu quả. M-SEI cam kết cung cấp linh kiện chính hãng cùng hỗ trợ kỹ thuật tận tâm. Liên hệ ngay hotline M-SEI để được tư vấn.
